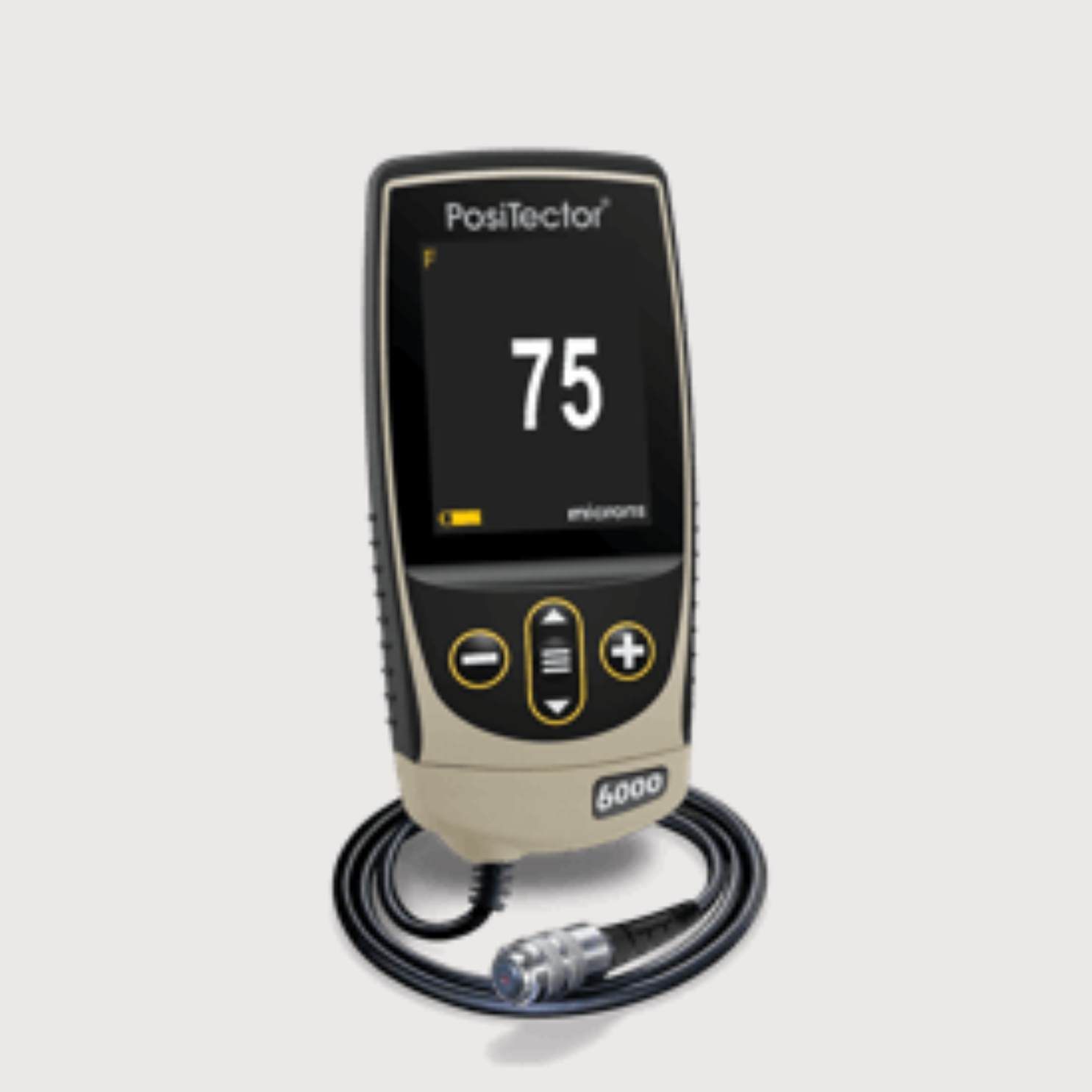

CUERPO POSITECTOR 6000
DeFelsko
U.S.A.
Categoria: Espesor Recubrimiento
El espesor del recubrimiento o espesor de película seca (DFT) es una variable importante en la calidad del producto, el control del proceso y el contr...
1/0
DeFelsko
U.S.A. Espesor de capa sobre superficies no metálicas
Categoria:Espesor Recubrimiento
- PosiTector 200 – Medidores de espesor de recubrimiento para sustratos no metálicos
- Los modelos PosiTector 200 con cuerpo Avanzado a menudo pueden detectar la interfaz entre capas de recubrimientos diferentes o idénticos, siempre que se permita que la capa inicial se cure por completo antes de la aplicación de la capa siguiente
- Cumple con normatividad ASTM D6132 e ISO 2808
DeFelsko desarrolló medidores de espesor de recubrimientos por ultrasonidos no destructivos y portátiles que son ideales para medir de forma no destructiva el espesor de película seca de recubrimientos sobre madera, hormigón, plástico y más. Muchas industrias ahora usan esta tecnología no destructiva en sus programas de calidad.

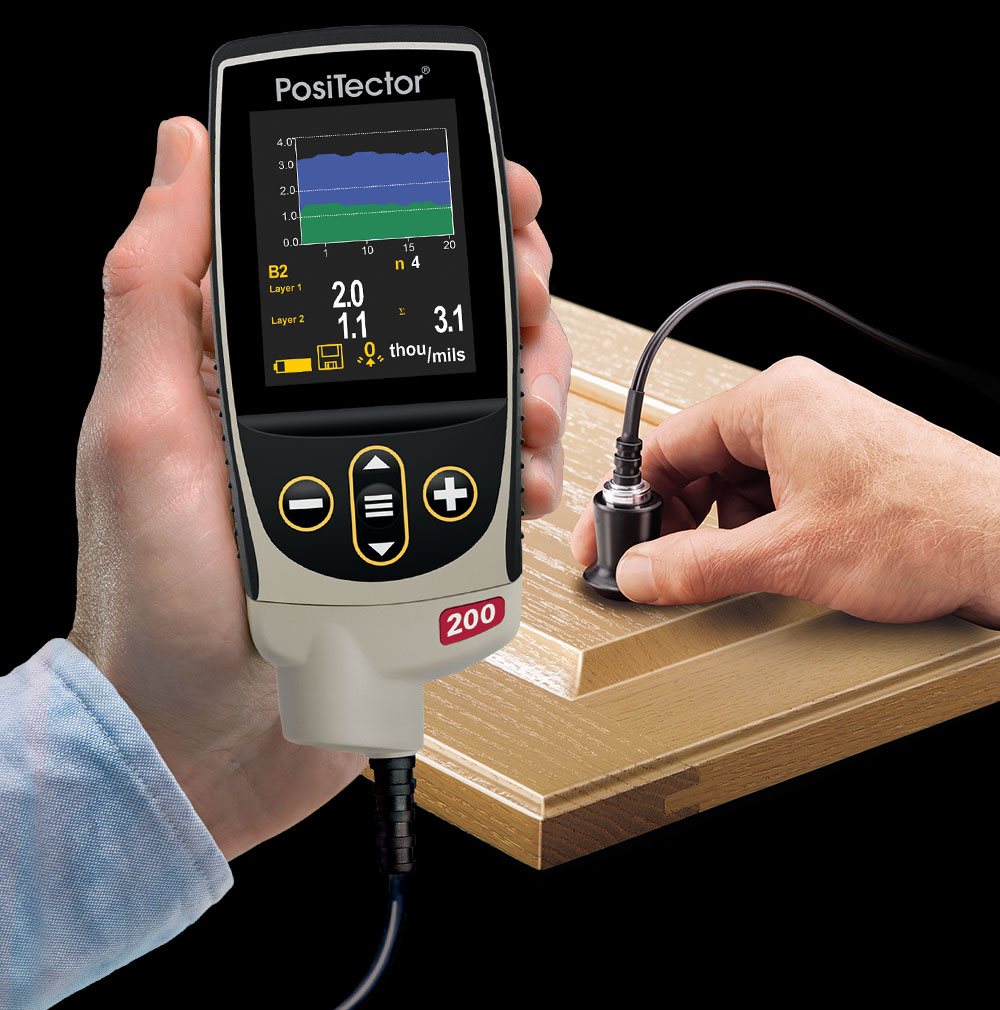

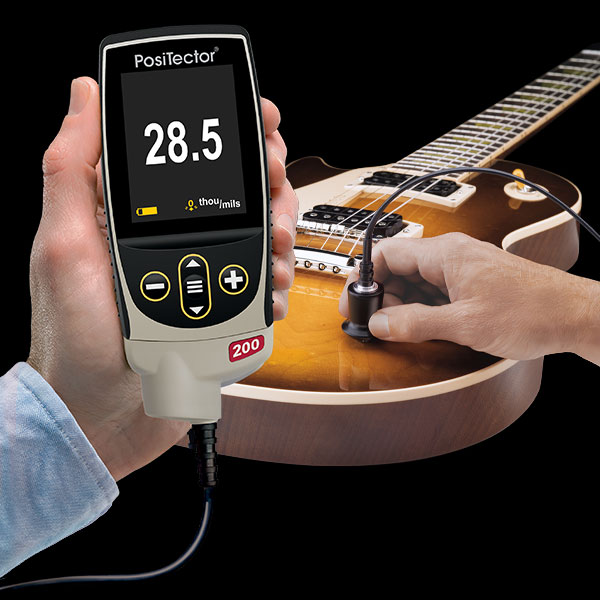

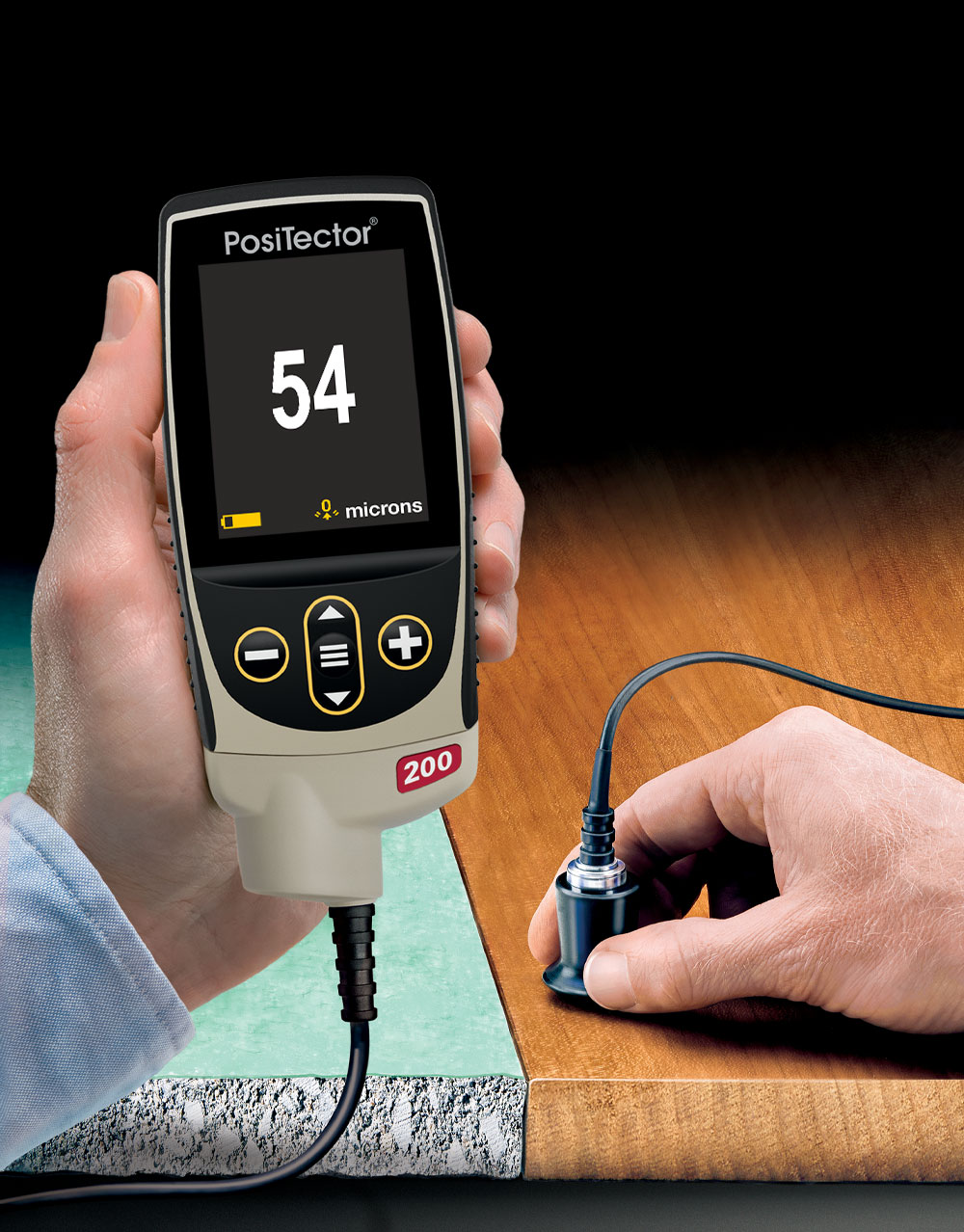

PosiTector 200 – Medidor de espesor de recubrimientos sobre sustratos NO Metálicos
El PosiTector 200 emite un pulso de sonido ultrasónico que viaja hacia el revestimiento y refleja / hace eco desde cualquier interfaz que sea de diferente densidad, como el sustrato. Mide el tiempo que tarda el pulso de sonido en viajar desde la sonda hasta la interfaz recubrimiento/sustrato y viceversa. Al multiplicar este tiempo de viaje por la velocidad del sonido a través del recubrimiento (que es similar para la mayoría de los recubrimientos poliméricos), se puede calcular el espesor de los recubrimientos.
Especificaciones
Sencillo
Listo para medir: no se requieren ajustes para la mayoría de las aplicaciones
Pantalla táctil a color más grande de 2.8″ resistente a los impactos con teclado rediseñado para una navegación rápida por el menú
La ayuda en el medidor explica los elementos del menú con solo tocar un botón
La función RESET restaura instantáneamente la configuración de fábrica
Preciso
Los transductores sensibles proporcionan lecturas rápidas y precisas
Certificado de calibración que muestra la trazabilidad a NIST o PTB
La técnica ultrasónica no destructiva probada cumple con ASTM D6132 e ISO 2808
Poderoso
Visualiza/actualiza continuamente el promedio, desviación estándar, mínimo/máximo y número de lecturas durante la medición
El modo Max Thick muestra el eco ultrasónico más profundo eliminando la necesidad de ajustar el rango Lo (mínimo), ideal para ignorar ecos superficiales no deseados
Captura de pantalla: guarde 100 imágenes de pantalla para mantener registros
Puerto USB para una conexión rápida y sencilla a una PC y para suministrar energía continua. Incluye cable USB.
Unidad USB PosiSoft: se puede acceder a las lecturas y gráficos almacenados mediante navegadores web universales para PC/Mac o exploradores de archivos. No se requiere software.
Incluye el paquete de software PosiSoft para ver y reportar datos
Las actualizaciones de software a través de la web mantienen su medidor actualizado
Durable
Resistente a la intemperie, al polvo y al agua: carcasa con clasificación IP65
Diseño ergonómico con agarre de goma duradero
Funda protectora de goma que absorbe los golpes para una mayor resistencia al impacto
Garantía de dos años para el cuerpo del medidor y la sonda
Versátil
El cuerpo de PosiTector acepta todas las sondas PosiTector 200, 6000, DPM, IRT, RTR, SPG, SST, SHD, BHI y UTG que se convierten fácilmente de un medidor de espesor de revestimiento a un medidor de punto de rocío, medidor de perfil de superficie, probador de sal soluble, probador de dureza, o medidor de espesor de pared ultrasónico
Pantalla giratoria automática con Flip Lock
Mils/Micrones conmutable
Idiomas de visualización seleccionables
Especificaciones
Sencillo
Listo para medir: no se requieren ajustes para la mayoría de las aplicaciones
Pantalla táctil a color más grande de 2.8″ resistente a los impactos con teclado rediseñado para una navegación rápida por el menú
La ayuda en el medidor explica los elementos del menú con solo tocar un botón
La función RESET restaura instantáneamente la configuración de fábrica
Preciso
Los transductores sensibles proporcionan lecturas rápidas y precisas
Certificado de calibración que muestra la trazabilidad a NIST o PTB
La técnica ultrasónica no destructiva probada cumple con ASTM D6132 e ISO 2808
Poderoso
Visualiza/actualiza continuamente el promedio, desviación estándar, mínimo/máximo y número de lecturas durante la medición
El modo Max Thick muestra el eco ultrasónico más profundo eliminando la necesidad de ajustar el rango Lo (mínimo), ideal para ignorar ecos superficiales no deseados
Captura de pantalla: guarde 100 imágenes de pantalla para mantener registros
Puerto USB para una conexión rápida y sencilla a una PC y para suministrar energía continua. Incluye cable USB.
Unidad USB PosiSoft: se puede acceder a las lecturas y gráficos almacenados mediante navegadores web universales para PC/Mac o exploradores de archivos. No se requiere software.
Incluye el paquete de software PosiSoft para ver y reportar datos
Las actualizaciones de software a través de la web mantienen su medidor actualizado
Durable
Resistente a la intemperie, al polvo y al agua: carcasa con clasificación IP65
Diseño ergonómico con agarre de goma duradero
Funda protectora de goma que absorbe los golpes para una mayor resistencia al impacto
Garantía de dos años para el cuerpo del medidor y la sonda
Versátil
El cuerpo de PosiTector acepta todas las sondas PosiTector 200, 6000, DPM, IRT, RTR, SPG, SST, SHD, BHI y UTG que se convierten fácilmente de un medidor de espesor de revestimiento a un medidor de punto de rocío, medidor de perfil de superficie, probador de sal soluble, probador de dureza, o medidor de espesor de pared ultrasónico
Pantalla giratoria automática con Flip Lock
Mils/Micrones conmutable
Idiomas de visualización seleccionables
Instrucciones de Uso
Medidores de espesor de recubrimiento para sustratos no metálicos

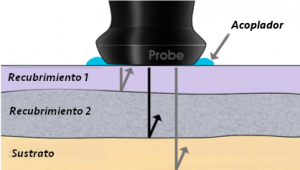

¿Cómo se mide el espesor del recubrimiento en NO metales?
La técnica por pulso-eco ultrasónico se utiliza para medir el espesor de pintura y otros recubrimientos en sustratos no metálicos (plástico, madera, concreto y compuestos) sin dañar el recubrimiento.
Los medidores de espesor de recubrimientos ultrasónicos (por ejemplo, PosiTector 200) emiten un pulso de sonido de alta frecuencia que viaja hacia el recubrimiento a través de un gel de acoplamiento y se refleja en CUALQUIER superficie que sea de diferente densidad. Las lecturas del espesor de la pintura se obtienen midiendo el tiempo que tarda la señal ultrasónica en propagarse desde la sonda a la interfaz revestimiento/sustrato y viceversa. El tiempo de viaje se divide por dos y se multiplica por la velocidad del sonido en el revestimiento para obtener el espesor del recubrimiento.
El PosiTector 200 interpreta el «eco» más grande dentro del rango seleccionado como el eco de recubrimiento/recubrimiento o recubrimiento/sustrato
Instrucciones de Uso
Medidores de espesor de recubrimiento para sustratos no metálicos
¿Cómo se mide el espesor del recubrimiento en NO metales?
La técnica por pulso-eco ultrasónico se utiliza para medir el espesor de pintura y otros recubrimientos en sustratos no metálicos (plástico, madera, concreto y compuestos) sin dañar el recubrimiento.
Los medidores de espesor de recubrimientos ultrasónicos (por ejemplo, PosiTector 200) emiten un pulso de sonido de alta frecuencia que viaja hacia el recubrimiento a través de un gel de acoplamiento y se refleja en CUALQUIER superficie que sea de diferente densidad. Las lecturas del espesor de la pintura se obtienen midiendo el tiempo que tarda la señal ultrasónica en propagarse desde la sonda a la interfaz revestimiento/sustrato y viceversa. El tiempo de viaje se divide por dos y se multiplica por la velocidad del sonido en el revestimiento para obtener el espesor del recubrimiento.
El PosiTector 200 interpreta el «eco» más grande dentro del rango seleccionado como el eco de recubrimiento/recubrimiento o recubrimiento/sustrato
Modelos Disponibles
PosiTector 200
Cuerpo estándar
Mida el espesor total del sistema de recubrimiento
Almacenamiento de 1,000 lecturas por sonda; las lecturas almacenadas se pueden ver o descargar
Modelos avanzados

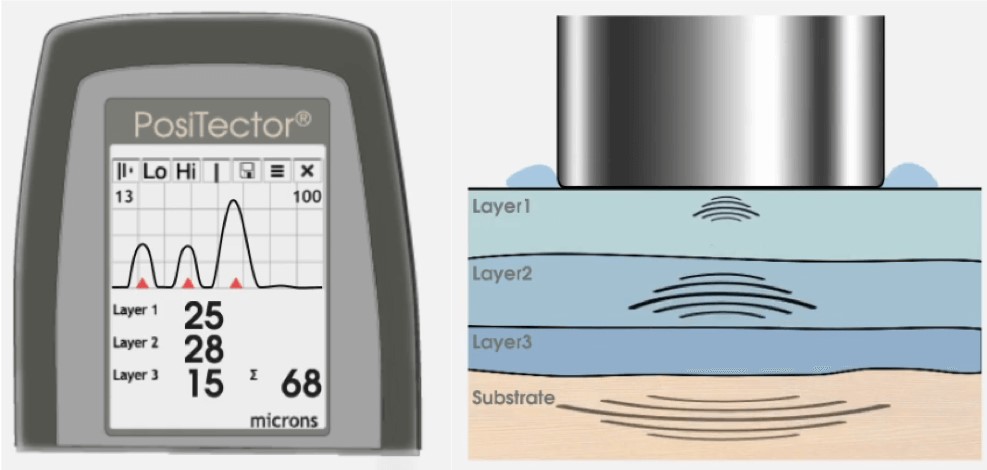

Mida el espesor total de un sistema de recubrimiento o hasta 3 capas de espesor individuales en un sistema multicapa.
Modo de gráficos con captura de pantalla para un análisis detallado del sistema de recubrimiento
Almacenamiento de 250.000 lecturas en hasta 1.000 lotes y sublotes
Modo por lotes con indicaciones: cree lotes predefinidos con indicaciones de imagen y texto en pantalla para cada lectura
Gráficos en vivo de datos de medición
Teclado de pantalla táctil para cambiar rápidamente el nombre de los lotes, agregar notas y más
La tecnología WiFi se sincroniza de forma inalámbrica con PosiSoft.net y descarga actualizaciones de software
Tecnología Bluetooth 4.0 para la transferencia de datos a un dispositivo móvil que ejecuta la aplicación PosiTector o una impresora portátil opcional. API BLE disponible para integración en software de terceros.
Integre con software de terceros, drones, ROV, PLC y dispositivos robóticos utilizando varios protocolos de comunicación estándar de la industria

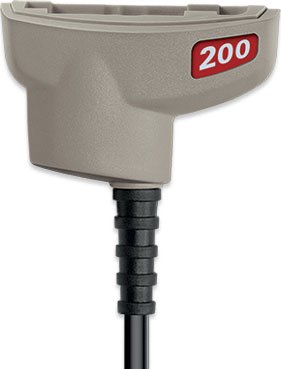

Sensores/Cabezales
Tres sensores PosiTector 200 están disponibles según la aplicación deseada.
| Característica | 200B | 200C | 200D |
|---|---|---|---|
 |  |  | |
| Aplicación | Recubrimiento de polímero sobre madera, plástico, etc | Recubrimientos en concreto, fibra de vidrio, etc | Recubrimientos gruesos y suaves como poliurea, neopreno asfáltico, polímeros muy gruesos |
| Cuerpo Estándar |  200B1 | 200C1 | 200D1 |
| Cuerpo Avanzado | 200B3 | 200C3 | 200D3 |
| Solo cabezal | PRB200B | PRB200C | PRB200D |
| Rango Medición* | 13 a 1.000 µm 0,5 a 40 mils | 50 a 3.800 µm 2 a 150 mils | 50 a 7.600 µm 2 a 300 mils |
| Precisión | ± 2 µm + 3% de lectura ± 0,1 mils + 3% de lectura | ± 2 µm + 3% de lectura ± 0,1 mils + 3% de lectura | ± 20 µm + 3% de lectura ± 1 mil + 3% de lectura |
| Espesor Mínimo Capa Individual** | 13 µm 0,5 mils | 50 µm 2 mils | 500 µm 20 mils |
| * Los límites de rango se aplican únicamente a los recubrimientos a base de polímeros. El rango de poliurea de la sonda D es de 50 a 5000 μm (2 a 200 mils) ** Solo para aplicaciones de múltiples capas. Depende del material a ensayar (Modelos Avanzados) | |||
Modelos Disponibles
PosiTector 200
Cuerpo estándar
Mida el espesor total del sistema de recubrimiento
Almacenamiento de 1,000 lecturas por sonda; las lecturas almacenadas se pueden ver o descargar
Modelos avanzados
Mida el espesor total de un sistema de recubrimiento o hasta 3 capas de espesor individuales en un sistema multicapa.
Modo de gráficos con captura de pantalla para un análisis detallado del sistema de recubrimiento
Almacenamiento de 250.000 lecturas en hasta 1.000 lotes y sublotes
Modo por lotes con indicaciones: cree lotes predefinidos con indicaciones de imagen y texto en pantalla para cada lectura
Gráficos en vivo de datos de medición
Teclado de pantalla táctil para cambiar rápidamente el nombre de los lotes, agregar notas y más
La tecnología WiFi se sincroniza de forma inalámbrica con PosiSoft.net y descarga actualizaciones de software
Tecnología Bluetooth 4.0 para la transferencia de datos a un dispositivo móvil que ejecuta la aplicación PosiTector o una impresora portátil opcional. API BLE disponible para integración en software de terceros.
Integre con software de terceros, drones, ROV, PLC y dispositivos robóticos utilizando varios protocolos de comunicación estándar de la industria
Sensores/Cabezales
Tres sensores PosiTector 200 están disponibles según la aplicación deseada.
| Característica | 200B | 200C | 200D |
|---|---|---|---|
| | | |
| Aplicación | Recubrimiento de polímero sobre madera, plástico, etc | Recubrimientos en concreto, fibra de vidrio, etc | Recubrimientos gruesos y suaves como poliurea, neopreno asfáltico, polímeros muy gruesos |
| Cuerpo Estándar | 200B1 | 200C1 | 200D1 |
| Cuerpo Avanzado | 200B3 | 200C3 | 200D3 |
| Solo cabezal | PRB200B | PRB200C | PRB200D |
| Rango Medición* | 13 a 1.000 µm 0,5 a 40 mils | 50 a 3.800 µm 2 a 150 mils | 50 a 7.600 µm 2 a 300 mils |
| Precisión | ± 2 µm + 3% de lectura ± 0,1 mils + 3% de lectura | ± 2 µm + 3% de lectura ± 0,1 mils + 3% de lectura | ± 20 µm + 3% de lectura ± 1 mil + 3% de lectura |
| Espesor Mínimo Capa Individual** | 13 µm 0,5 mils | 50 µm 2 mils | 500 µm 20 mils |
| * Los límites de rango se aplican únicamente a los recubrimientos a base de polímeros. El rango de poliurea de la sonda D es de 50 a 5000 μm (2 a 200 mils) ** Solo para aplicaciones de múltiples capas. Depende del material a ensayar (Modelos Avanzados) | |||
Descargas
Descargas
Galeria de Imagenes
Productos Relacionados

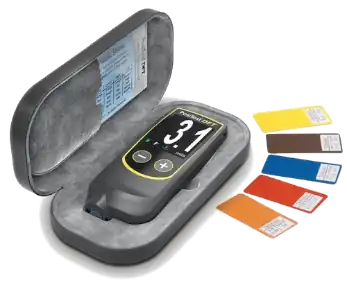

Medidor Espesor Recubrimiento en Metales: PosiTest DFT
