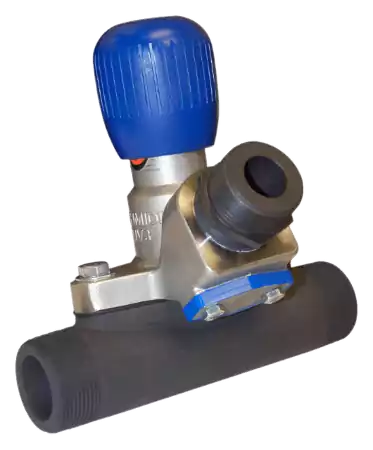

Microvalve MV3

La válvula dosificación de abrasivo MV3™ desarrolla por Schmidt, ofrece las más altas ventajas de productividad y seguridad que las válvulas de Schmidt brindan a las operaciones de granallado mediante la dosificación precisa del abrasivo, junto con una vida útil prolongada, un puerto de limpieza mejorado y fácil acceso a componentes de desgaste para un mantenimiento seguro y eficiente.

• Cuerpo: acero inoxidable de calidad.
• Base / Niple: acero endurecido de alta resistencia.
• Manguito: poliuretano.
• Conexión de entrada a tolva: 1-1/4″ NPT.
• Tamaños de tubería: 1-1/4″, 1 1/2″.
• Largo: 7-1/2″.
• Ancho: 6-3/4″,  7-1/2″
• Altura: 5″,  5-1/2″
• Peso: 7.85 lbs (8.5 lbs con el niple de montaje de acero).

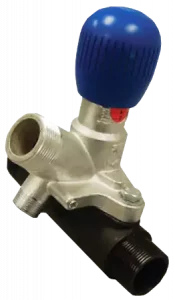

Válvula MV2

La válvula MV2 plantea la norma establecida para microválvula, proporcionando al operador una válvula dosificadora de abrasivo confiable fácil de utilizar, mantenimiento menos frecuente y más fácil que se traduce en ahorro significativo para los operadores en cualquier trabajo de granallado con chorro de aire con patrones en la base para lograr fácil alineamiento de los agujeros de los tornillos entre el cuerpo y la base. VPI (Indicador de Posición Virtual) que permite la medición fácil y precisa del abrasivo, kit de reconstrucción, se puede instalar desde el lado inferior de la válvula mientras está instalada en el recipiente, la base es de acero forjado endurecido para una larga vida, puertos internos que promueven más flujo de abrasivo y mayor vida útil de los componentes internos.

La función de limpieza permite la remoción de desechos mientras está instalada en el recipiente.

• Base desmontable acelera la velocidad de remplazo.
• Guías de alineamiento en la base para fácil montaje entre el cuerpo y la base.
• VPI (Indicador de Posición Virtual) permite la medición fácil y precisa del abrasivo.
• Kit de reconstrucción, se puede instalar desde el lado inferior de la válvula mientras está montado en la tolva.
• La base es de acero forjado endurecido para una larga vida. Paredes internas que promueven mayor flujo de abrasivo y mayor vida útil de los componentes internos.
• La función de limpieza permite la remoción de desechos mientras está instalado en la tolva.
• La presión de circulación mejora el flujo de abrasivo y ofrece mayor fiabilidad.
• Fácil remoción e instalación del émbolo con herramientas standars.

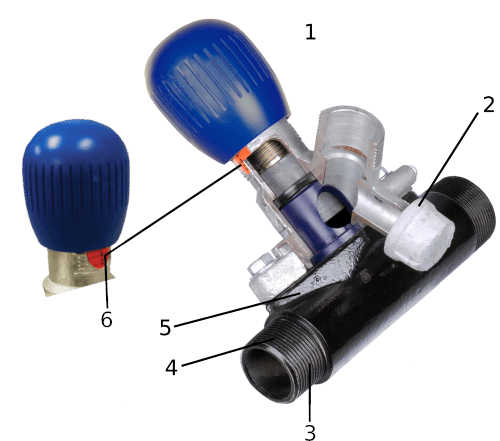

1. Puertos internos promueven mejor flujo de abrasivo y mayor vida útil de los componentes internos
2. Función de limpieza permite la eliminación de obstáculos mientras están instalados en el recipiente
3. La base es de acero forjado endurecido para larga vida
4. Kit de reconstrucción puede ser instalado desde el lado inferior de la válvula mientras está montado en el recipiente
5. Patrón de la base hace que sea fácil el alineamiento de los agujeros de los tornillos
6. VPI (Indicador de Posición Virtual)

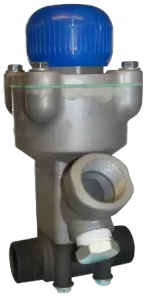

Válvula Thompson II

La válvula Thompson II (TVII) es la nueva generación de válvulas Thompson diseñadas para proveer el mayor nivel de funcionamiento y una larga vida útil. La TVII es normalmente cerrada, válvula de auto sellado que permite una dosificación de abrasivo con una respuesta instantánea y suave para controles neumáticos o eléctricos. Esta válvula a prueba de fallos, cierra el flujo del abrasivo a la boquilla y sella el tanque al mismo tiempo, esto provee una manera rápida y fácil de limpiar la manguera de chorro de abrasivo.

La TVII es ideal para las unidades de salida múltiple y es fácilmente adaptable a los sistemas de granallado existentes. El perno de la tapa le permite acceder fácilmente al pistón y la junta,  disco estándar anti vibración para evitar que la perilla se mueva durante el transporte, Sellos triple émbolo que evitan al abrasivo entrar a la cavidad del pistón y prolongan la vida útil de la válvula. Asiento puesto en el cuerpo que permite la fácil remoción durante el servicio, los componentes modulares se alinean con precisión para garantizar un montaje correcto, rejillas de ventilación localizadas bajo la perilla evita que entre el polvo a la cámara del pistón,  diseño de resorte prevee una larga vida, manga de anillo – O evita escape de polvo Puerto de limpieza directamente debajo de la entrada para proporcionar una fácil extracción de suciedad y residuos, mangas alternativas disponibles para abrasivos y aplicaciones particulares.

Tipos de Manguitos de válvula Thompson II

• Carburo de tungsteno.
• Ranurado en carburo de tungsteno.
• Multipuerto en uretano, acero inoxidable o carburo de tungsteno
• Diámetro grande.

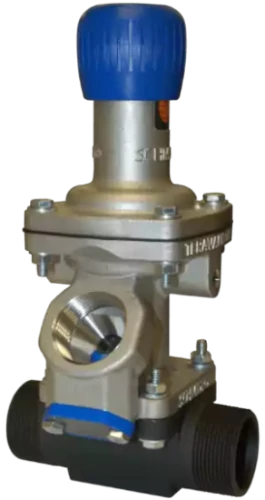

TeraValve XL

La válvula dosificadora de abrasivo TeraValve™ es revolucionaria en su capacidad para proporcionar un alto rendimiento en el proceso de granallado a un precio económico. Es el resultado de un nuevo enfoque en el pensamiento, combinado con la tradición de la experiencia de Schmidt® en diseño y fabricación. La TeraValve es activada por diafragma, lo que simplifica la operación y el mantenimiento en general. La nueva tecnología Schmidt extended life (XL™) se ha incorporado para brindar durabilidad y una vida útil prolongada, incluso cuando la válvula se usa con abrasivos agresivos.

El tamaño compacto se adapta fácilmente a las tolvas de granallado de baja altura o a las cabinas de granallado sin modificaciones, lo que facilita la conversión de las tolvas con despresurización automática a un sistema de presión constante más eficiente y productivo.

Al instalar un Kit de conversión Schmidt® TeraValve™ en una tolva de granallado, inmediatamente se incrementa la productividad, la eficiencia del abrasivo y los beneficios de mínimo mantenimiento en tolvas de presión constante frente a las tolvas tradicionales con sistema de despresurización automática.

• Requisitos de aire: 75 psig.
• Tamaños de tubería: 3/4″, 1″, 1 ¼”, 1 ½”
• Peso: 10.6 lbs.
• Dimensiones: 5 ½” x  4-5/8” x 10 ½”

Microvalve MV3

Incremento de la vida útil por mejoras que incluyen:

• Cuerpo mecanizado de acero inoxidable.
• Base de acero resistente a la abrasión
• Niple grueso y resistente en acero.
• El diseño general de la válvula mejora la eficiencia de mantenimiento mediante el control del tiempo de inactividad y al mismo tiempo brinda un control preciso del flujo de abrasivo.
• El estilo con bridas para limpieza proporciona fácil acceso y eliminación de desechos.
• El indicador de posición virtual (VPI) debajo de la perilla permite una configuración de flujo abrasivo rápida y uniforme para optimizar la productividad.
  Base desmontable acelera la velocidad de remplazo.
• Guías de alineamiento en la base para fácil montaje entre el cuerpo y la base.
• VPI (Indicador de Posición Virtual) permite la medición fácil y precisa del abrasivo.
• Kit de reconstrucción, se puede instalar desde el lado inferior de la válvula mientras está montado en la tolva.
• La base es de acero forjado endurecido para una larga vida. Paredes internas que promueven mayor flujo de abrasivo y mayor vida útil de los componentes internos.
• La función de limpieza permite la remoción de desechos mientras está instalado en la tolva.
• La presión de circulación mejora el flujo de abrasivo y ofrece mayor fiabilidad.
• Fácil remoción e instalación del émbolo con herramientas standars.

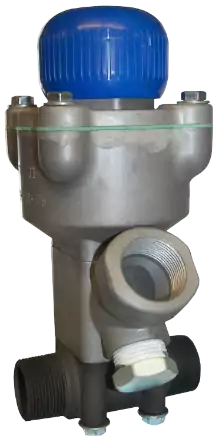

Válvula Thompson II

• El perno de la tapa le permite acceder fácilmente al pistón y la junta.
• Disco estándar anti vibración para evitar que la perilla se mueva durante el transporte.
• Sellos triple embolo evitan que el abrasivo entren a la cámara del pistón y prolongan la vida útil de la válvula.
• Asiento puesto en el cuerpo permite fácil remoción durante el servicio
• Los componentes modulares se alinean con precisión para garantizar un montaje correcto.
• Rejillas de ventilación localizadas bajo la perilla evita que entre el polvo a la cámara del pistón.
• Diseño de resorte provee una larga vida
• Manguito de anillo que evita escape de polvo
• Puerto de limpieza directamente debajo de la entrada para proporcionar una fácil extracción de suciedad y residuos.
• Manguitos alternativa disponible para abrasivos y aplicaciones particulares.

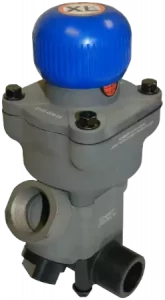

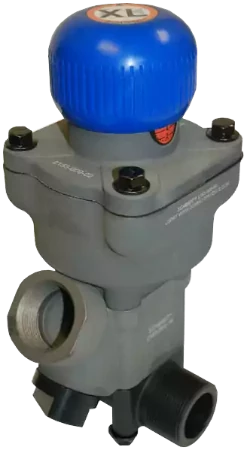

Válvula Thompson II  XL

• El indicador de posición virtual mejorado (VPI) brinda a los operadores una relación de tamaño 1:1 con el orificio de la válvula.
• Los puertos de señal del sistema de control se reubicaron para facilitar el acceso cuando la válvula está en su lugar.
• Piezas fundidas de alta resistencia con material adicional en áreas de alto desgaste.
• El pistón rediseñado está empotrado para mayor estabilidad del resorte, manteniendo la actuación de la válvula rápida y suave.
• El nuevo diseño del tapón de limpieza tiene roscas rectas y sello frontal para un sello hermético, no se necesita teflón.
• Dos sellos mejorados, en lugar de tres, para reducir la fricción. Diseño de funda avanzado con limpiador interno para evitar la migración de polvo y los atascos mecánicos; geometría única que permite una fácil extracción.

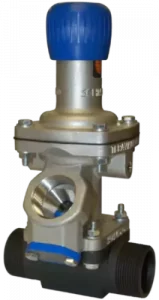

TeraValve XL

• Diseño compacto: reequipamiento fácil de tolvas MicroValve® sin modificación de su capacidad.
• Mejora las cabinas de granallado a presión.
• Utiliza la tecnología Schmidt® XL™ para resistir mejor abrasivos agresivos (óxido de aluminio).
• La válvula accionada por diafragma es altamente tolerante al polvo.
• Vida más larga que el clásico Thompson® Valve y TVII ™.
• Desmontaje fácil incluso después de un uso prolongado.
• Dosificación de abrasivo con alta precisión.
• Incluye nuestro puerto de alto rendimiento para limpieza.
• Cuerpo de válvula inoxidable robusto y resistente a la corrosión.
• El indicador de posición virtual (VPI™) proporciona una representación visual del ajuste del flujo abrasivo, por lo que la medición es fácil de configurar y mantener.

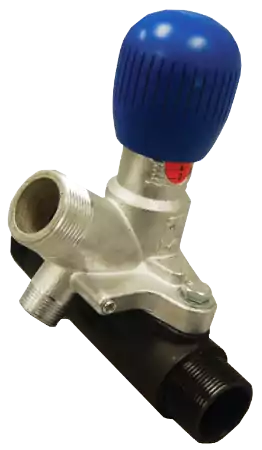

Válvula MV2

• Base desmontable acelera la velocidad de remplazo.
• Guías de alineamiento en la base para fácil montaje entre el cuerpo y la base.
• VPI (Indicador de Posición Virtual) permite la medición fácil y precisa del abrasivo.
• Kit de reconstrucción, se puede instalar desde el lado inferior de la válvula mientras está montado en la tolva.
• La base es de acero forjado endurecido para una larga vida. Paredes internas que promueven mayor flujo de abrasivo y mayor vida útil de los componentes internos.
• La función de limpieza permite la remoción de desechos mientras está instalado en la tolva.
• La presión de circulación mejora el flujo de abrasivo y ofrece mayor fiabilidad.
• Fácil remoción e instalación del émbolo con herramientas standars.
